L’encodeur audio IP DB91-TX de DEVA convertit le signal audio (signal d’entrée) en flux audio (signal de sortie) compressé de haute qualité. Le DB91-TX transmet le flux audio directement sur les réseaux IP.

      Vues Faces avant et arrière du DB91-TX

Nombre de voies (flux) à compléter ……………

Source WIKIpédia (Extraits)

(1) SHOUTcast est le nom d'un protocole et d'un serveur de diffusion pour webradio ou pour webtv. Il a été créé par la société Nullsoft en même temps que le logiciel client Winamp pour l'écoute. Le protocole s'appuie sur deux protocoles, HTTP et ICY pour supporter les ID tag (« title streaming »).

(2) Icecast est un logiciel libre (sous licence GPL) de type serveur de diffusion de flux (streaming), audio et vidéo. Il permet donc à partir d'un ordinateur (sous Windows, GNU/Linux, Mac OS X ou autre) de diffuser de la musique et des vidéos à des logiciels « clients » (lecteurs audio ou multimédias), au travers d'Internet ou d'un intranet (réseau local). Il génère également une interface web dynamique qui permet d'administrer le serveur.

La procédure générale de connexion aux interfaces des différentes machines de la chaine du son (mode local ou à distance) est documentée dans à la page: ADU.

Pour accéder à l'interface Web du DB91-TX depuis un ordinateur, celui-ci doit être connecté au réseau local par câble via le connecteur RJ-45. Dans le navigateur Web (ex Firefox), taper l’adresse IP du DB91-TX (voir la liste des adresses IP sur la page Machines) et valider.

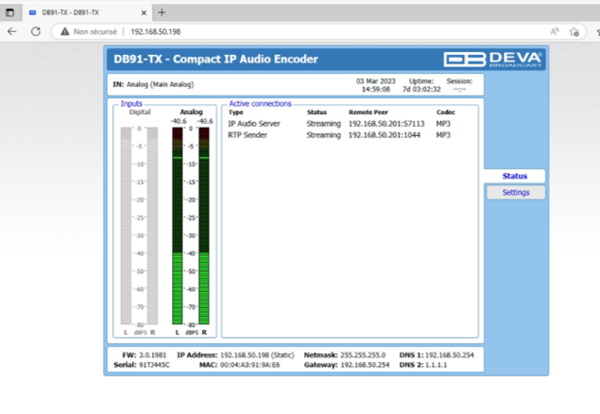

La page d’accueil de l’interface WEB est la page Status du DB91-TX

Sur cette page, on peut, sans se connecter, avoir des informations basiques :

• Vuemètres Digital et Analogique (Inputs actifs ou non)
• Version du Micrologiciel (FW: 3.0.1981)
• Adresse IP et son type
• Numéro de série du DB91-TX
• Adresse MAC (Media Access Control/adresse physique) du DB91-TX
• Netmask,DNS 1… etc

On note aussi les Connexions actives Ip Audio Server et RTP Sender (à voir plus loin dans la page IP Audio). Une dernière information importante est l'Uptime(1). Reste à interpréter la donnée .

 (1)Définition Wikipédia: L'uptime (en français durée de fonctionnement) est un terme informatique désignant le temps depuis lequel une machine, ou un logiciel informatique, tourne sans interruption.

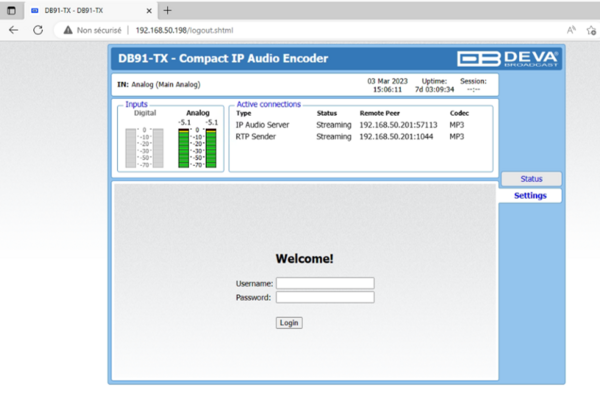

Clic sur Settings pour accéder au login.

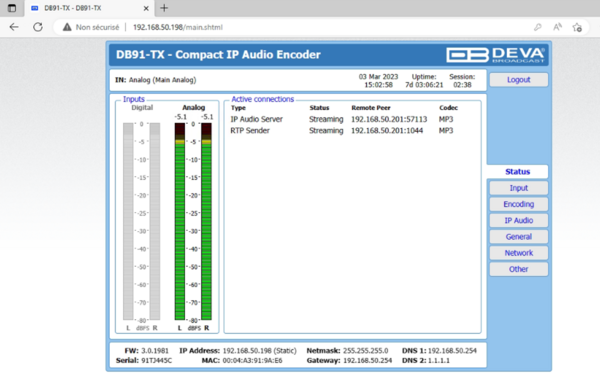

Username = admin et Password = 9-8R—–on et valider avec un clic sur login La page d’accueil est à nouveau la page de Status mais ici, avec le menu à droite complet !

On peut désormais accéder au paramétrage du DB91-TX.

Sur le site DEVA dernière version pour le DB91-TX : (vérifié le 3 mars 2023) http://www.devabroadcast.com/downloads/db91-tx

La dernière version du firmware est la version 3.1.2088. On a vu plus haut que la version actuelle du DB91-TX est la version 3.0.1981. A déterminer si une remise à jour est utile.

Noter la configuration de la machine

Il s’agit de garder en mémoire la configuration de l’encodeur avant toutes modifications ou remise à jour du micrologiciel. Chaque item du menu doit être pris en compte.

Copies d’écran ou prise de notes pour garder la trace de l’état initial de la machine. Méthodes: Copies d’écran ou prise de notes pour garder la trace de l’état initial de la machine. (Question ADU:Possibilité de sauvegarde d’un fichier Setup pour l'ensemble de la configuration depuis le Web_Interface. Voir documentation de référence.)

Le document de référence pour cette opération de mise à jour de l'encodeur DEVA DB91-TX est téléchargeable sur le site Deva …. à compléter…………….

État des lieux : configuration à la date du 3 mars 2023.

Inputs : monitoring des entrées actives, Numérique (Digital ) ou Analogique (Analog) Seule l’entrée Analogique est connectée

Connexions actives ( Active Connections) : On observe la connexion active avec le Déva DB91-RX (adresse IP 192.168.50.201) qui se trouve le site de l’antenne de Menglas.

Ces informations sont présentes sur toutes les pages proposées par le menu dans un encadré réduit.

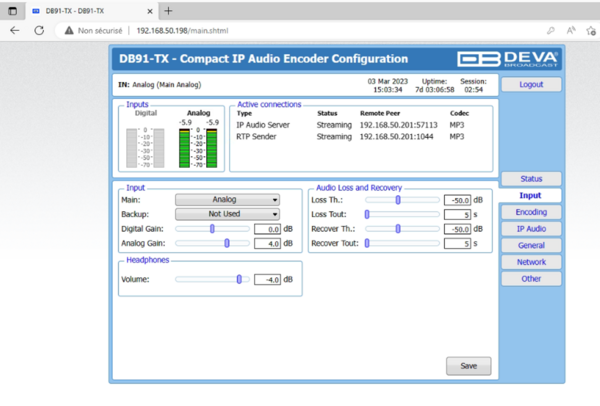

Les encadrés spécifiques de la page Input:

Input : l’entrée principale (Main) est l’entrée Analog. Réglage des gains pour chaque entrée. Analog Gain 4dB

Pas d’entrée backup sélectionnée. (On pourrait connecter l’entrée Digital et la déclarer ici en entrée Backup. Exemple donné dans la doc.)

Audio Loss and Recovery : Conditions pour déclencher l’utilisation de l’entrée backup. Réglage des seuils (dB) et délais (s) de pertes et récupération du signal Main. Headphones : (réglage sortie casque)

Pour que les paramètres éventuellement modifiés soient pris en compte , il faut sauvegarder la configuration cette page (avec click sur le bouton SAVE). Vrai sur toutes les pages.

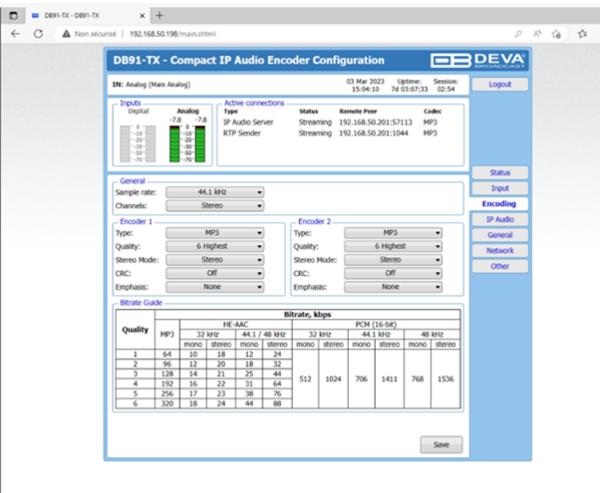

Les encadrés spécifiques de la page Encoding:

Général : Fréquence d’échantillonnage (Sample rate): 44.1 kHz Canaux (Channels) : Stéreo La configuration des « Encoders »1 et 2 est destinée au cas de codage de type MP3 ou HE-ACC. Ici les 2 encodeurs disponibles sont configurés de façon identique en mode MP3. Encoder 1 et 2 :

Type : MP3 en qualité max (6 Highest) et mode Stéréo. (Les paramètres CRC et Emphasis ne sont pas utilisés)

Bitrate Guide : (informations sur les types de codage).

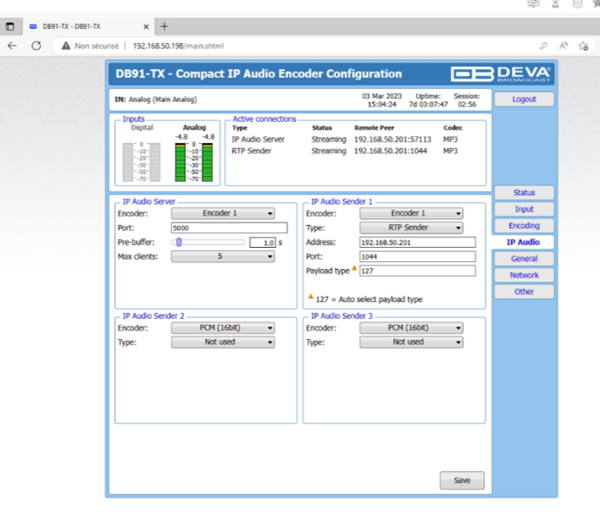

Les encadrés spécifiques de la IP Audio.

IP Audio Server: ( Encodeur DB91-TX )

Encoder : Encoder 1 (définit dans la page Encoding)

Port : 5000 (C'est la valeur par défaut)

Pré-buffer :1 s

Max Client : 5

IP audio Sender 1: ( Décodeur DB91-RX)

Type : RTP Sender

Adresse IP : 192.168.50.201

Port : 1044

Payload Type : 127

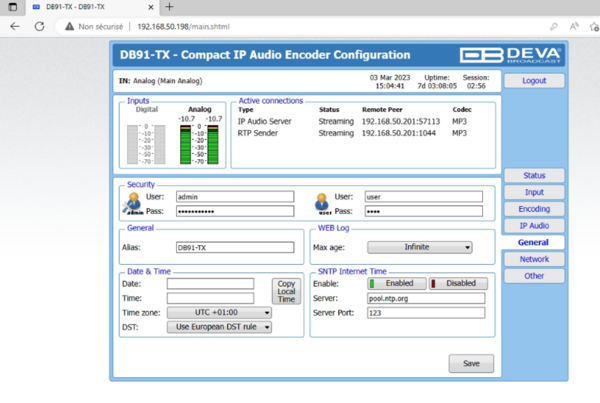

Page de saisie:

• Les mots de passe user et admin (9———n)
• L’Alias de la machine
• Le Réglage Date et Heure
• Les Données SNTP(*) (Server Network Time Protocol)

(*)voir https://fr.wikipedia.org/wiki/NTP_Pool

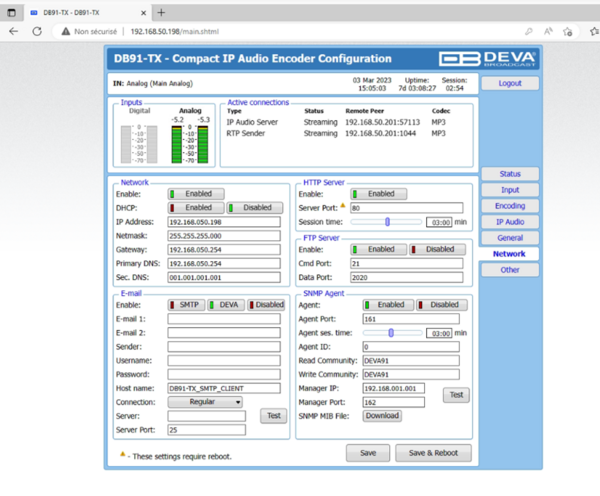

Page interface Web Network

Network (regroupe les informations réseau.)

• Enable [validé] (valide les infos réseau)
• DHCP [non validé] ⇒ Adresses Ip statique (serveur DNS)
• Adresse IP et Netmask
• GATEWAY et serveur DNS (freebox)

Email : [DEVA validé] (???) (email généré automatiquement et envoyé aux différentes adresses enregistrées)

HTTP server :

• Enable : [validé]
• Port : 80
• Timeout : 3mn

FTP server : [validé]

• port de commande : Port 21
• Port de transfert de données : Port 2020

SMNP Agent : [validé]

• (https://fr.wikipedia.org/wiki/Simple_Network_Management_Protocol)

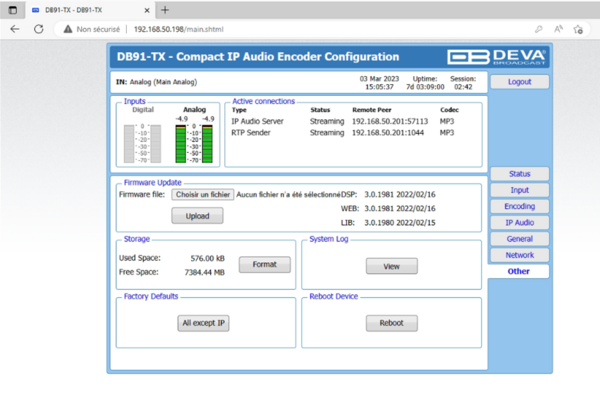

Sur cette page l'action Save et Rebbot est possible.

Cette page regroupe 5 fonctions:

• Mise a four du micrologiciel (voir le manuel utilisateur)
• Mémoire locale disponible (option formatage)
• Affichage du fichier suivi d’exécution (fichier log)
• Ré-initialisation des paramètres aux valeurs par défaut (paramètres usine). Possibilité de remise à zéro ou mise à jour du fichier.
• Action [Rebbot] possible.

encodeur_deva_db91tx_user_manual_en_.pdf

Site DEVA Broadcast pour les dernières versions des documentations et Firmware Micrologiciel. https://www.devabroadcast.com/products/db91-tx#downloads
